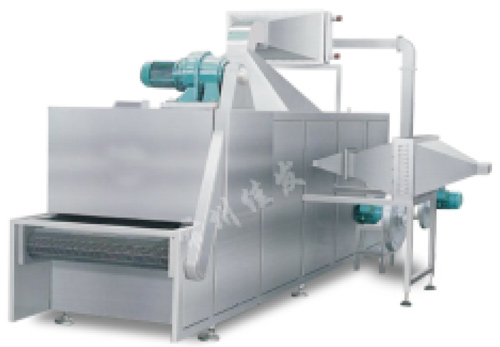

概述
該機是穿流連續式干燥設備，用于透氣性較好的片狀，條狀，顆粒狀物料的干燥，對于脫水蔬菜，中藥飲片等含水量高，而溫度不允許高的物料尤為合適，該系列干燥機具有干燥速度快，蒸發強度高，產品質量好的優點。對脫水濾餅狀的膏狀物料，需經造粒或制成棒狀后亦可干燥。
原理

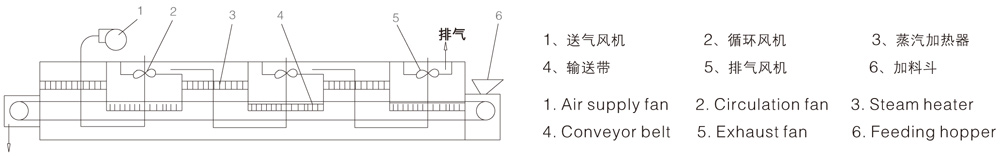

物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程，帶走物料的水份。網帶緩慢移動，運行速度可根據物料溫度自動調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
應用
脫水蔬菜、顆粒飼料、味精、椰蓉、有機顏料、合成橡膠、丙稀纖維、藥品、藥材、小木制品、塑料制品、電子原器件老化、固化等。
DWT型
DW3-B型

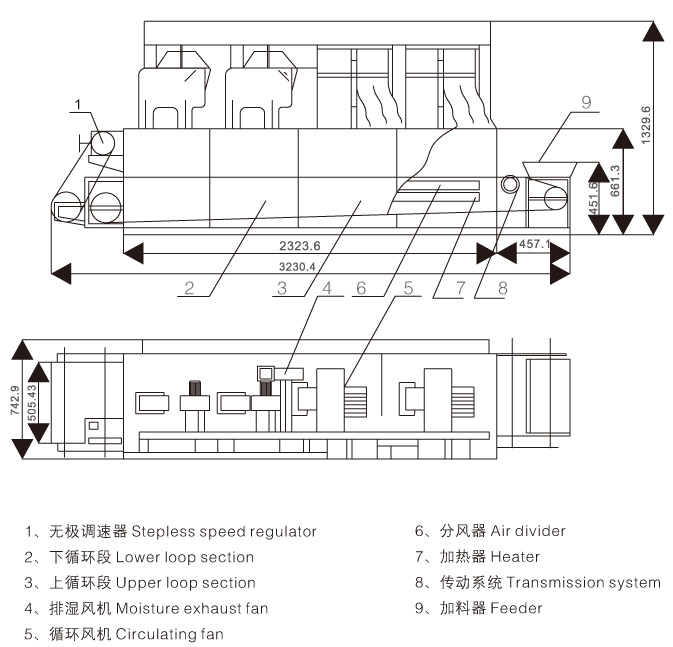

DW型
型號 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
單元數 | 4 | 5 | 4 | 5 | 4 | 5 | |
帶寬(Bo) | 1.2 | 1.6 | 2 | ||||
干燥段長(Ao) | 8 | 10 | 8 | 10 | 8 | 10 | |
輔料厚 | ≤60 | ||||||
使用溫度(℃) | 50-140 | ||||||
蒸汽壓(MPa) | 0.2-0.6 | ||||||
蒸汽耗量(kg/h) | 120-300 | 150-375 | 150-375 | 170-470 | 180-500 | 255-600 | |
干燥時間 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | |
干燥強度 (kg H?O/m2-h) | 6-20 | 6-20 | 6-20 | 6-20 | 6-20 | 6-20 | |
風機數量 | 5 | 6 | 5 | 6 | 5 | 6 | |
風機總功率 | 9.9 | 12.1 | 9.9 | 12.1 | 9.9 | 12.1 | |
設備總功率 | 11.4 | 13.6 | 11.4 | 13.6 | 11.4 | 13.6 | |
外形尺寸 | A (mm) | 10.05 | 12.05 | 10.05 | 12.05 | 10.05 | 12.05 |
B (mm) | 1.5 | 1.5 | 1.91 | 1.5 | 1.5 | 1.5 | |
C (mm) | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | |
重量 | 4800 | 5780 | 5400 | 6550 | 6325 | 7800 | |
所有參數僅作參考，視物料情況，本公司擁有變更權利，并不另行通知。
DWT型
型號 | DWT-Ⅰ | DWT-Ⅱ | DWT-Ⅲ | |
帶寬(Bo) | 1.6 | |||
干燥段長(Ao) | 8 | 12 | 16 | |
使用溫度(℃) | 50-140 | |||
蒸汽壓力(MPa) | 0.2-0.6 | |||
換熱面積 (m2) | 300-500 | 400-600 | 500-800 | |
干燥時間 | 0.2-1.2 | |||
風機功率 | 0.75 | |||
風機數量 | 3 | 4 | 3 | |
外形尺寸 | 長 L (m) | 10 | 14 | 18 |
寬 W (m) | 1.806 | 1.806 | 1.806 | |
高 H (m) | 1.900 | 1.900 | 1.900 | |
所有參數僅作參考，視物料情況，本公司擁有變更權利，并不另行通知。

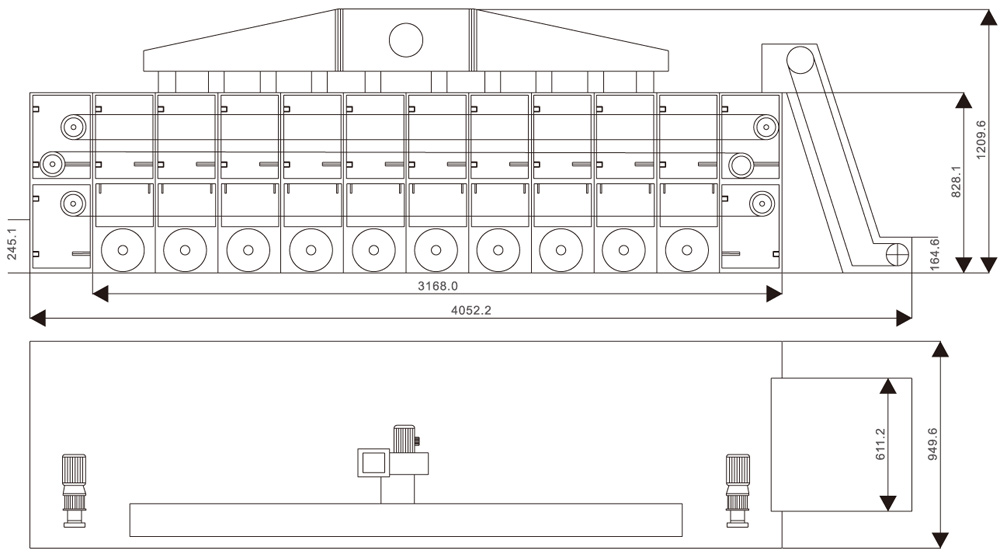

DW3-B型
型號 | DW3-1.2-8B | DW3-1.2-10B | DW3-1.6-8B | DW3-1.6-10B | DW3-2-8B | DW3-2-10B | |
單元數 | 8 | 10 | 8 | 10 | 8 | 10 | |
干燥段長(Ao)(m) | 24 | 30 | 24 | 30 | 24 | 30 | |
輔料厚 | ≤60 | ||||||
使用溫度(℃) | 50-140 | ||||||
蒸汽壓(MPa) | 0.2-0.6 | ||||||
蒸汽耗量(kg/h) | 240-550 | 300-750 | 300-750 | 340-950 | 350-1000 | 450-1000 | |
干燥時間 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | |
干燥強度(kg H?O/m2-h) | 6-20 | 6-20 | 6-20 | 6-20 | 6-20 | 6-20 | |
設備總功率 | 21.7 | 26.1 | 21.7 | 27.2 | 29.2 | 35.2 | |
外形尺寸 | A (m) | 1.2 | 1.2 | 1.6 | 1.6 | 2.0 | 2.0 |
A1 (m) | 2.1 | 2.1 | 2.8 | 2.8 | 3.2 | 3.2 | |
B (m) | 8.0 | 10.0 | 8.0 | 10.0 | 8.0 | 10.0 | |
B1 (m) | 12.5 | 14.5 | 12.5 | 14.5 | 12.5 | 14.5 | |
C (m) | 3.5 | 3.5 | 3.5 | 3.5 | 3.6 | 3.6 | |
所有參數僅作參考，視物料情況，本公司擁有變更權利，并不另行通知。
